O que é um interruptor de limite em elevadores e como ele funciona?

Definição de interruptor de limite

Para elevadores de tesoura e elevadores de lança, o interruptor de limite desempenha um papel importante no controle do trabalho em uma posição limitada, o que garante segurança e estabilidade durante a operação.

Plataformas elevatórias de tesoura se tornaram assistentes poderosos para muitos canteiros de obras devido à sua estrutura exclusiva e métodos de operação flexíveis.

Para engenharia elétrica, um interruptor de limite é um interruptor operado pelo movimento de uma parte da máquina ou pela presença de um objeto. Um interruptor de limite pode ser usado para controlar máquinas como parte de um sistema de controle, como um intertravamento de segurança ou como um contador enumerando objetos que passam por um ponto. Nossos interruptores de limite funcionam perfeitamente em JLG, Gênio, Skyjack, Snorkel, MEC e outras marcas de elevadores. Eles são confiáveis ​​e duráveis, tornando-os adequados e seguros para vários usos.

Como funciona o interruptor de limite em elevadores de tesoura e de lança?

A interruptor de limite de um elevador de tesoura é um componente elétrico instalado no elevador de tesoura. Ele monitora e controla a amplitude de movimento e o status de trabalho do elevador de tesoura por meio de acionamento mecânico.

Simplificando, quando uma determinada parte móvel do elevador de tesoura, como a elevação e abaixamento da plataforma de trabalho, a extensão e retração do braço telescópico, etc., atinge uma posição limite predeterminada, a estrutura mecânica correspondente tocará no interruptor de limite.

Uma vez acionado, o interruptor de limite enviará imediatamente um sinal elétrico ao sistema de controle. Após receber o sinal, o sistema de controle tomará as ações correspondentes, como parar a operação do motor de acionamento, travar as partes móveis relevantes ou acionar dispositivos de alarme, para evitar outras ações do elevador de tesoura além da faixa segura.

Esse processo é como um "guarda de segurança" diligente, sempre protegendo a operação segura da plataforma elevatória.

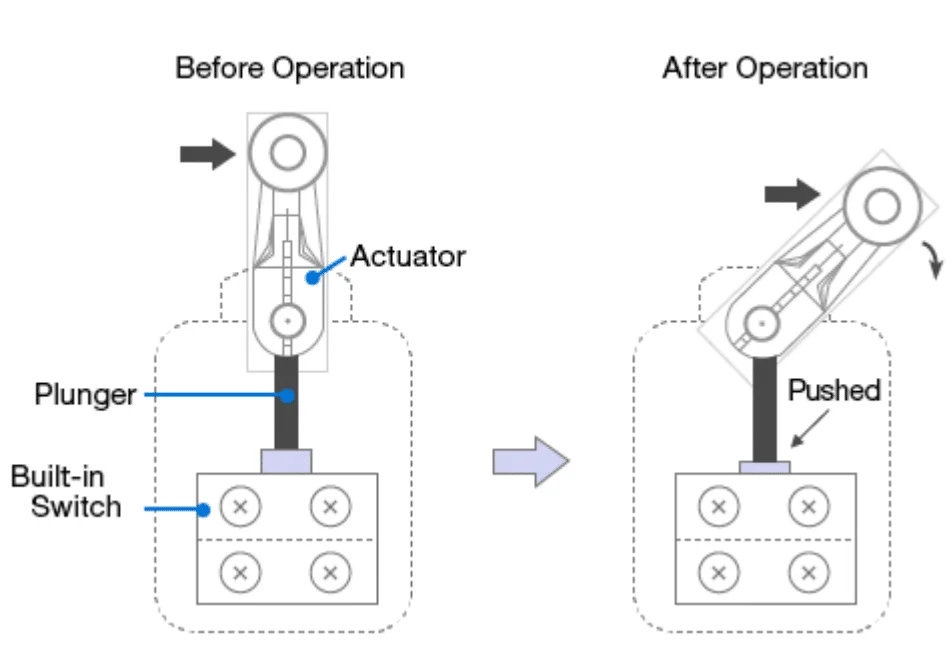

Como funciona o interruptor de fim de curso

Tomando como exemplo a função de elevação de uma plataforma elevatória tipo tesoura, quando a plataforma de trabalho atinge a altura máxima definida, a ação de elevação aciona o interruptor de limite.

Neste momento, o sistema de controle interromperá imediatamente a subida da plataforma, evitando colisões com obstáculos acima ou situações perigosas, como desequilíbrio do equipamento e tombamento devido ao levantamento excessivo.

Da mesma forma, durante o processo de descida da plataforma, quando a altura mínima segura for atingida, o interruptor de limite também funcionará para evitar que a descida excessiva da plataforma cause danos ao pessoal e ao equipamento.

Como o fim de curso garante a segurança?

o fim de curso garante a segurança pessoal dos operadores

Além de garantir a segurança pessoal dos operadores, o fim de curso da plataforma elevatória tipo tesoura também é de grande importância para a proteção do próprio equipamento.

A operação frequente fora da faixa não apenas acelera o desgaste e o envelhecimento do equipamento e reduz sua vida útil, mas também pode causar falhas mecânicas e danos graves.

Ao limitar com precisão e pontualidade a amplitude de movimento do elevador de tesoura, os interruptores de limite podem efetivamente reduzir o desgaste desnecessário e os custos de manutenção, além de melhorar a confiabilidade e a estabilidade do equipamento.

Tipos de interruptores de fim de curso

Em aplicações práticas, existem vários tipos de interruptores de limite para elevadores de tesoura, incluindo interruptores de limite de contato e interruptores de limite sem contato.

Interruptores de fim de curso do tipo contato

Os interruptores de limite do tipo contato são acionados por contato mecânico, com uma estrutura relativamente simples e baixo custo. No entanto, em uso a longo prazo, seu desempenho e confiabilidade são facilmente afetados por fatores como desgaste e fadiga.

Interruptores de fim de curso sem contato

Interruptores de limite sem contato, como fotoelétricos, indutivos, capacitivos, etc., disparam ao detectar a presença ou mudança do objeto alvo. Eles têm as vantagens de velocidade de resposta rápida, longa vida útil e nenhum desgaste mecânico, mas o custo é relativamente alto.

Independentemente do tipo de interruptor de limite de elevação de tesoura, inspeção regular, manutenção e calibração são necessárias para garantir que seu desempenho esteja sempre em boas condições. Antes de cada uso de tesouras, o operador também deve verificar cuidadosamente as condições de trabalho do interruptor de limite para garantir que ele possa funcionar corretamente. Somente dessa forma podemos realmente cortar os riscos de segurança pela raiz e permitir que o elevador de tesoura opere em um caminho seguro e eficiente.

Marcas comuns de interruptores de limite

Interruptores de limite Genie:

Interruptores de limite JLG:

Interruptores de fim de curso Haulotte:

Ver todos os produtos de interruptores de limite

Como substituir um interruptor de limite para plataformas elevatórias e plataformas elevatórias de tesoura Genie?

  • - Remova a tampa de acesso.
  • Etapa 2: Localize o interruptor de limite.
  • Etapa 3: Realizar um teste de voltagem.
  • Etapa 4: Desligue a energia.
  • Etapa 5: Desconecte o interruptor.
  • Etapa 6: Desparafuse e remova o interruptor.
  • Etapa 7: Instalar um novo switch.
  • Etapa 8: Recoloque a tampa do forno.
  • Etapa 9: Teste a função da máquina após substituir o interruptor de limite.
